愛普生品牌系列千赫子的石英晶振,目前占據了中國市場進口晶振%25的份額,品牌質量,貨期,品種,品質是廣大用戶有目共睹,從MC-146晶振最早期從MP4，MP3收音機模塊啟用開始,在到國內外各大知名品牌手機,最后應用到國內山寨手機市場,幾乎占據了%80的手機行業晶振類別,產品本身特點是體積小,耐高溫,穩定性能高,排帶包裝,應用自動貼片方便.
愛普生晶振FC-13A頻率元件,超薄型貼片晶振,原裝進口晶振,32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
近年來,隨著車載應用設備多功能化的進展,做為副時鐘,時間管理功能的主要部件,32.76KHZ晶振單元的小型化以及高溫環境條件下的高可靠性要求日益高漲.而且在混合動力車以及電動汽車的普及進程中,以電源監視功能為首的新用途也在不斷地擴大.

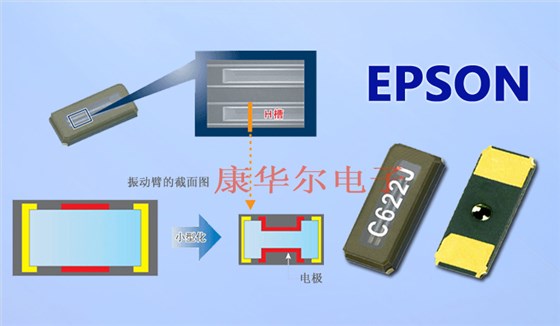

針對上述市場要求,愛普生晶振“FC-13A”中驅使了,QMEMS(*1)技術,使封裝容積與本公司原有產品（MC-30A）相比,縮小到1/10以下.另外,又通過本公司獨特的封裝技術,使對應工作溫度范圍達到了-40～+125 ℃,從而實現了最適于車載設備的高性能及高可靠性.
除了上述以外,此款晶振還符合車載電子元器件的品質規格:AEC-Q200(*2),并實現了應對歐盟RoHS指令以及ELV指令的無鉛化.
本次將用于車載并保證在+125 ℃的高溫條件下工作的音叉型石英晶體振蕩單元“FC-13A”商品化.
本產品的輸出頻率為32.768 kHz,尺寸為3.2×1.5 mm,t=0.9 mm Max.,頻率公差為±20×10-6,并使工作溫度范圍達到了-40～+125 ℃。
EPSON晶振 FC-13A貼片晶振規格表
晶振項目
符號
FC-13A晶振規格說明
條件
額定頻率范圍
f_nom
32.768KHZ
32.768KHZ
儲存溫度
T_stg
-55°C～+125°C
裸存
工作溫度
T_use
-40°C～+125°C
激勵功率
DL
1.0μW Max.
工作激勵功率0.5μW Max.
頻率公差
f_tol
± 20 × 10-6,
± 50 × 10-6,
+25°C,
拐點溫度
Ti
+25°C ±5°C
頻率溫度系數
B
-0.04 × 10-6/ °C2Max.
負載電容
CL
7pF, 9pF, 12.5pF
可指定
串聯電阻（ESR）
R1
65kΩ Max.
65kΩ～25kΩ
串聯電容
C1
1.9fF Typ.
2.5fF～0.6fF
分路電容
C0
0.8pF Typ.
1.2pF～0.5pF
頻率老化
f_age
±3 ×10-6/ year Max.
±5 ×10-6/ year Max.
+25°C,
（標準）
± 50 × 10-6
± 100 × 10-6
DL=0.1μW
第一年
