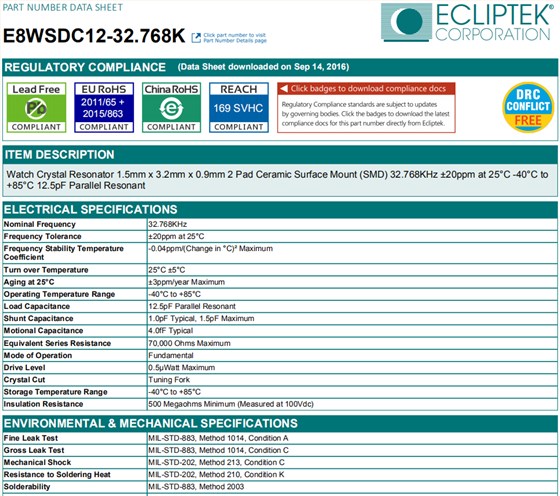

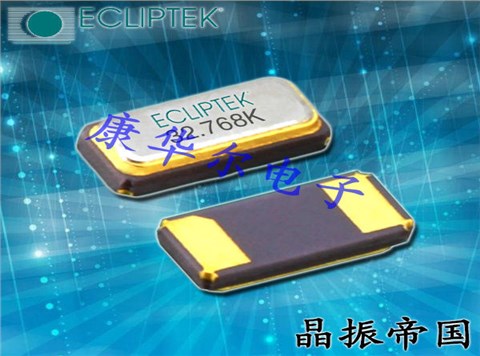

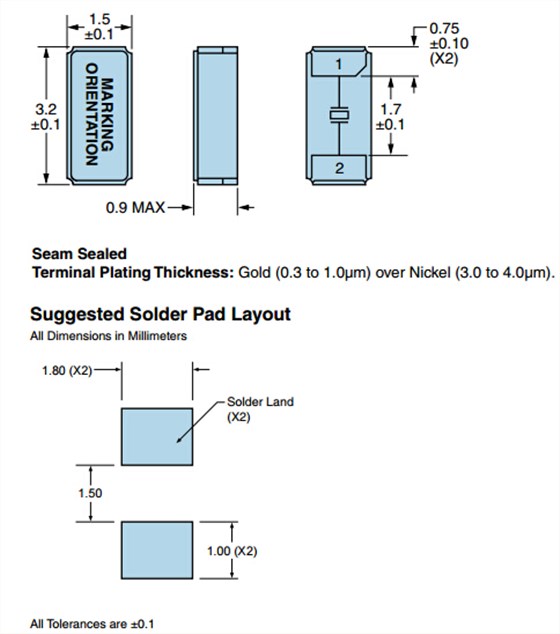

日蝕晶振,進口貼片晶振,E8WSDC12-32.768K晶體.小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

Ecliptek已經實施了中國對危險物質(RoHS)的限制措施,以回應國際社會對鉛(鉛)和其他有害物質在電子部件和組件制造中所使用的有害物質的擔憂.Ecliptek公司致力于保護環境,作為負責任的企業公民.ECLIPTEK晶振公司一直在努力解決電子行業的RoHS和無pb合規問題.我們的目標是逐步消除不兼容產品的使用,為我們的客戶提供符合要求的替代產品,以及發布的生命周期的結束,從而提供足夠的時間來批準兼容的產品.

石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.

存儲事項

(1)在更高或更低溫度或高濕度環境下長時間保存進口32.768K晶振產品時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.正常溫度和濕度:溫度:+15°C至+35°C,濕度25%RH至85%RH(請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容).

(2)請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

粘合劑

請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)

裝載SMD產品

SMD3215晶振產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響.在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊.基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.
