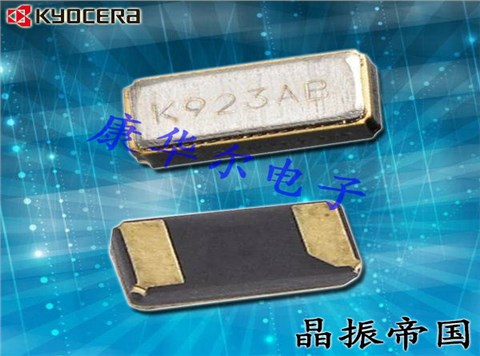

KYOCERA晶振,32.768K無源晶振,ST3215SB晶振,ST3215SB32768H5HPWAA晶振,石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。
超小型,薄型,質地輕的表面貼片音叉型晶體諧振器,手機石英晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊盤的高溫回流溫度曲線要求.
日本京瓷晶振株式會社保持公正、體面的工作精神,尊重人,我們的工作,我們的公司和我們的全球社區.提供的材料和知識有機會增長我們所有的員工,并通過我們的共同努力,為社會和人類的進步做出貢獻.石英晶體，日產晶振, 溫補晶振對于手機、數碼相機和其他數字設備關鍵部件的性能有重要影響.京瓷晶振設備是世界領先生產石英晶振設備的廠商之一,涵蓋各個方面的生產增長的合成石英晶體使用石英晶體生產最終產品,包括石英晶振,石英晶體振蕩器,以及過濾器和光學設備.
|
京瓷晶振規格 |
單位 |
ST3215SB晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-50°C～+85°C |
裸存 |
|
工作溫度 |
T_use |
-40°C～+85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW～100μW |
|
頻率公差 |
f_— l |
±10,20× 10-6(標準), |
+25°C對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
-0.04× 10-6/-20°C～+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7,9,12.5pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6/ year Max. |
+25°C,第一年 |

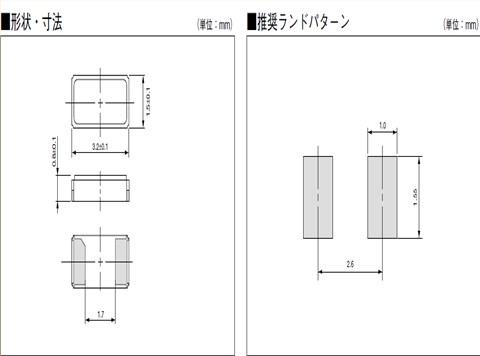

KYOCERA無源32.768K石英諧振器型號列表:
| Series型號 | Type 系列 | Frequency | Operating Temperature 工作溫度 | Package / Case包裝/封裝 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ST2012SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.079" L x 0.047" W (2.00mm x 1.20mm) | 0.024" (0.60mm) |
| Manufacturer Part Number原廠編碼 | Manufacturer廠家 | Series型號 | Type 系列 | Frequency | Operating Temperature 工作溫度 | Package / Case包裝/封裝 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| ST3215SB32768H5HPWAA | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ST3215SB32768H5HPWAA | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ST3215SB32768H5HPWAA | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ST3215SB32768C0HPWBB | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ST3215SB32768C0HPWBB | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ST3215SB32768C0HPWBB | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ST2012SB32768C0HPWBB | AVX Corp/Kyocera Corp | ST2012SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C | 2-SMD, No Lead | 0.079" L x 0.047" W (2.00mm x 1.20mm) | 0.024" (0.60mm) |
機械振動的影響:當貼片型石英晶體諧振器產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。KYOCERA晶振,32.768K無源晶振,ST3215SB晶振,ST3215SB32768H5HPWAA晶振
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于3215兩腳貼片晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響小體積兩腳貼片晶振頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
