ConnorWinfield時序解決方案領先同行

集成時序解決方案– “具有模擬PLL和低抖動輸出的系統同步IC”

自1963年以來，康納-溫菲爾德(CW)一直是OEM服務的領導者振蕩器和晶體市場。自成立以來，CW一直在繼續共同開發產品并發展時間和頻率技術 隨著通信系統的發展。總定時系統設計 成為了康納-溫菲爾德經驗和專長的自然演變。 集成成熟的晶體、VCXO、TCXO和OCXO石英晶體振蕩器以及PLL技術 在系統級設計中，CW能夠控制基本要求 通信系統支持。憑借其50多年的精密歷史 頻率控制和低噪聲信號產生，康納溫菲爾德是在一個 為網絡定時同步提供完整定時系統的獨特地位 架構、頻率再生和時序信號生成。ConnorWinfield的時序架構始于子系統和模塊產品， 現在發展到高度靈活的可編程集成電路 第二代和第三代設計提供超低抖動、可編程頻率輸出。我們的系統級關注消除了對專用 定時專業知識以及設計和測試單個濾波器、時鐘和控制功能；極大地減少了設計時間并加快了速度推向市場。您將獲得一個完整的系統級解決方案，并隨時可以執行 在網絡定時要求和您的系統的精確參數范圍內 通信/控制規范。所有康納-溫菲爾德網絡時序 產品設計符合并超過Telcordia/ITU標準，包括 GR-1244和GR-253，以及G.812、G.813、G.8262和G.8263、G.8272 PTP和IEEE1588規范。

時鐘和晶體等頻率元件被廣泛應用于各種場合電子設備中，并不是所有的都要求精密和低噪聲 通信系統應用要求的特性?？导{（斯）（人名） Winfield的計時組件專門設計用于支持 當今最復雜網絡的關鍵任務要求 通信系統。康納·溫菲爾德通過其漫長的導演歷史 客戶參與，了解細微的行為和特征 其設計和制造的產品與系統級相關性能。這種體驗融入到產品和服務中 提供給我們的客戶。

參考設計

通過討論了解網絡元素的體系結構后， ConnorWinfield工程師可以推薦一種計時解決方案 符合您的要求。參考設計將包括一個ASIC 和Connor-Winfield軟件，以及功能框圖和 外部元件的建議。這使得原始設備制造商可以 在他們的董事會上設計和管理所有方面的材料供應組件。

所有ConnorWinfield康納溫菲爾德晶振，網絡定時產品滿足 Telcordia/ITU標準，包括GR-1244、GR-253、 G.812，G.813，以及G.8282和G.8263規格。

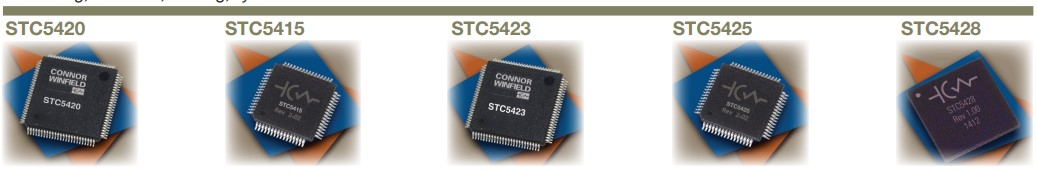

Connor-Winfield的時序IC是用于SDH、SONET和Synchronous中的時序解決方案和線路卡操作的單芯片解決方案 以太網應用。所有IC都具有自由振蕩、保持和基準電壓切換功能。

控制監控通過SPI總線完成。TSTC54xx系列符合GR-1244芯、GR-253芯、g . 812(IV型)、G.8262 (選項1和2)、G.812和G.813(選項1和2)。STC3800符合g . 812(III型)和G.8263。這些模塊滿足所有參考要求 監測、選擇、過濾、綜合和控制。

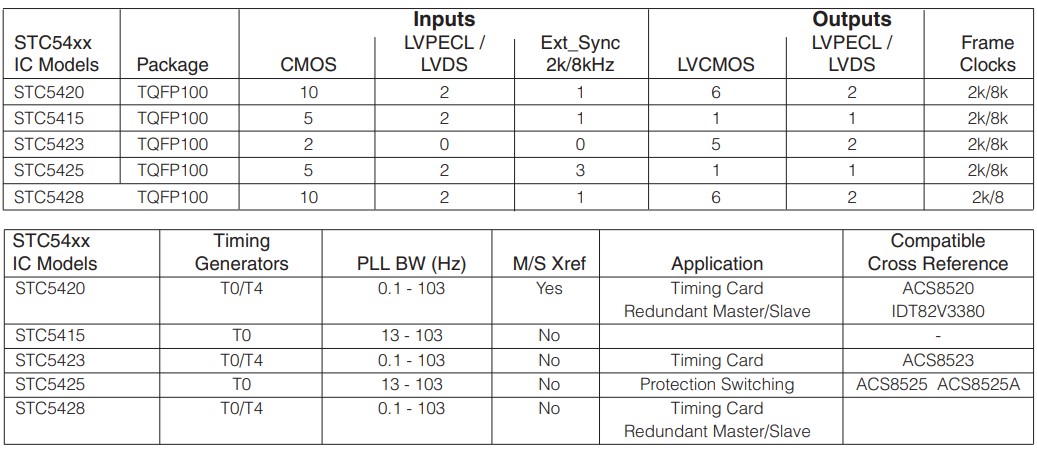

符合RoHS標準的STC54xx系列可接受多達12路時鐘參考輸入，并產生多達10路同步時鐘輸出。 同步輸出可編程為各種頻率，包括Nx8kHz、OC-N、以太網頻率和幀 脈沖時鐘。對參考輸入的活動和質量進行單獨監控

STC54xx系列由TCXO或OCXO 12.8MHz外部振蕩器提供時鐘。精心選擇的外部振蕩器，如 Connor Winfield的T502-12.8M或OH300-012.8M可滿足所有同步要求

STC3800專為3E地層制造 支持主機或從機模式 冗余設計的操作。在主機模式下，器件工作在自由運行、鎖定或保持。奴隸模式下，輸出時鐘被鎖定到 主機的主要Sync_Clk或8kHz 同步時鐘輸出和相位偏移可調。

自動檢測輸入?yún)⒖碱l率
支持硬接線引腳以選擇活動參考
四個輸出信號：一個可選擇高達155.52MHz貼片晶振，一個固定在8kHz，一個多幀同步固定在2kHz，以及1.544MHz或2.048MHz BITS輸出
無命中參考切換
優于1 ppb的保持精度
Stratum 3或3E的可配置帶寬濾波器
支持SPI
所有型號都具有自由振蕩、保持、無中斷基準電壓切換、可調濾波器帶寬、輸入基準電壓認證、 LOL/LOS報警指示和主/從操作?？刂坪捅O(jiān)視是通過I2C總線或狀態引腳指示器來完成的。主要輸出來自外部VCXO和極低抖動，小于1 ps rms抖動(12 kHz -20 MHz)。

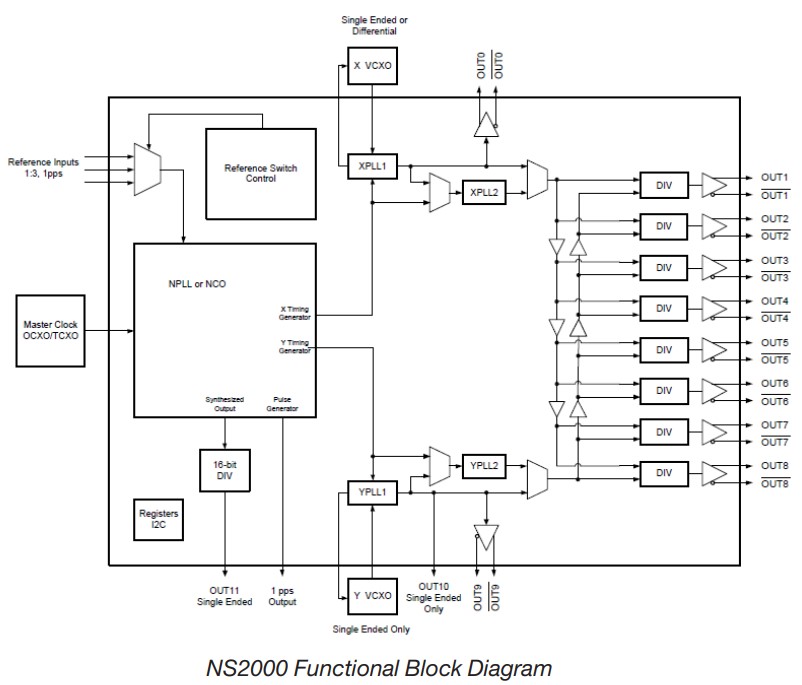

NS2000和NS2004設計架構結合了復雜的模擬和數字PLL技術，可提供 多達23路鎖相/鎖頻輸出，頻率范圍為1Hz至800 MHz，包括1PPS相位對齊輸出 分辨率低于1ns。NS2000支持三個參考輸入，包括來自1PPS的輸入 頻率范圍為1 kHz至125MHz的時鐘源和單端時鐘源。外部精密OCXO或TCXO石英晶振為各種保持性能選項和各種濾波器帶寬選項提供系統時鐘。一個變量 帶寬濾波器(0.25兆赫茲至50赫茲)支持各種網元分類和ITU標準。 多達兩個外部專業VCXOs為任何提供相位噪聲和抖動性能的輸出特性 10路差分或23路單端時鐘輸出(NS2004為8路差分和18路單端)與輸出的組合 低于100fs RMS (12 kHz至20MHz)的抖動性能選項

ConnorWinfield時序解決方案領先同行

NS2000特征：

3個參考輸入（1~3可以接受1pps或LVCMOS參考信號/時鐘）
自動可控的無命中切換能力
輸出與參考輸入（包括1pps）信號的可編程相位校準
鎖定、HO和自由運行指示。保留選項可用于.001 ppb分辨率
1Hz至800 MHz時鐘輸出頻率范圍
10個差分或多達23個單端低抖動時鐘輸出
可編程輸出變送器（可編程為1個LVPECL、1個LVDS差分晶振或2個LVCMOS輸出）
低抖動時鐘輸出（小于.3ps RMS（12kHz至20MHz），可選擇低于100fs）
適用于多種應用程序的可編程帶寬設置
用于系統通信和詢問的I2C接口。
10x10mm 88引腳QFN表面安裝封裝

ConnorWinfield時序解決方案領先同行

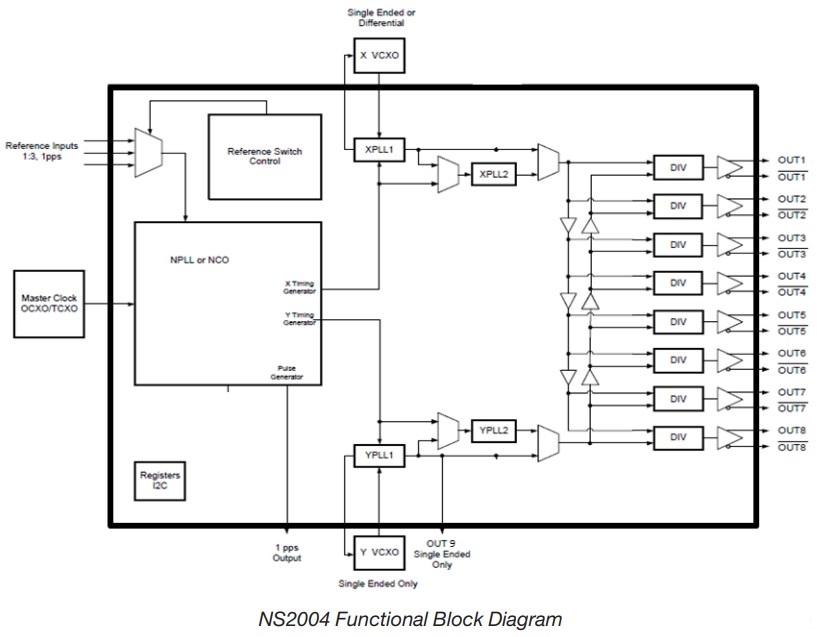

NS2004特征：

3個參考輸入（1~3可以接受1pps或LVCMOS參考信號/時鐘）
自動可控的無命中切換能力
輸出與參考輸入（包括1pps）信號的可編程相位校準
鎖定、HO和自由運行指示。保留選項可用于.001 ppb分辨率
1Hz至800 MHz時鐘輸出頻率范圍
8個差分或多達17個單端低抖動時鐘輸出加1PPS
輸出脈沖發生器
可編程輸出變送器（可編程為1 LVPECL，1個LVDS或2個LVCMOS輸出石英晶體振蕩器
低抖動時鐘輸出（小于.3ps RMS（12kHz至20MHz），可選項，對于低于100fs
適用于多種應用程序的可編程帶寬設置
用于系統通信和詢問的I2C接口。
8x8mm 68引腳QFN表面安裝封裝

ConnorWinfield時序解決方案領先同行
Connor-Winfield的同步時鐘發生器線路卡IC被設計為鎖定到一個或多個時鐘的參考時鐘源 來自時序/同步卡的兩個背板參考。雙通道參考輸入設計為使用選擇引腳進行無中斷切換。 鎖定帶寬范圍為3 Hz至50 Hz，以實現出色的抖動衰減。失鎖報警可通過手動方式獲得 或者在施加外部時鐘/晶振源之前自動自由運行。所有SCG IC產品都非常適合支持線卡、服務終端卡和類似功能中的頻率轉換和抖動衰減，以提供可靠的 OTN、PHD、SONET、SDH和同步以太網設備的參考鎖相同步或作為 IEEE1588包處理器伺服訓練設備

NL3106設計結合了一個復雜的合成器和一個低噪聲APLL，以提供“任何頻率” 在12kHz至20MHz范圍內，抖動性能小于0.2皮秒。具有六個可編程輸出發射器端口， NL3106可以產生6路差分(可編程為L(zhǎng)VPECL或LVDS)或12路LVCMOS輸出

NL3106可以產生1KHz到800MHz范圍內的頻率。在NPLL模式下，它的數字PLL可以接受 兩路外部基準電壓輸入，來自差分或單端信號源。在NCO模式下，NL3106內部NCO可以 可通過其SPI串行端口訪問，以支持時鐘產生，并通過偏移鎖定到外部IEEE1588伺服系統 一個參考輸入端口上的本地振蕩器。NL3106的模擬PLL (APLL)由一個單晶體支持 低抖動時鐘產生。NL3106工作電壓為3.3V，采用48引腳7x7毫米QFN封裝。(也可在 6x6mm封裝，帶4個輸出發射器電路（型號NL3104），

特征：

參考輸入之間的無點擊切換
可編程輸出變送器（可編程為1個LVPECL、1個LVDS或2個LVCMOS輸出）
輸出變送器的20位除法器能力。
低抖動時鐘輸出小于.2ps RMS（12kHz至20MHz）有源晶振
通過內部NCO的SPI/I2C進行外部控制，以調節低抖動輸出
加載寄存器信息的外部EEPROM選項
用于主動系統通信的SPI或I2C接口
