頻率:1~32MHZ

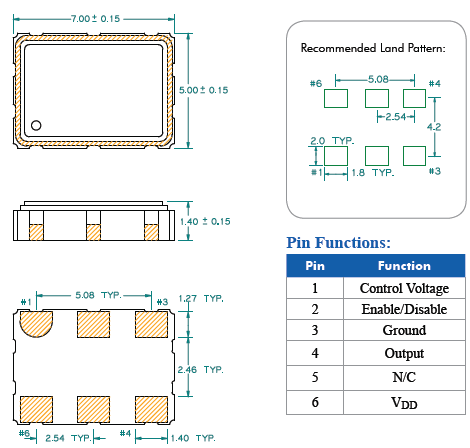

尺寸:7.0*5.0mm
百利通亞陶晶振,有源晶振,FR晶振,FRSTB1027晶振,有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。
貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品貼片晶振被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.
Diodes產品有源晶振聚焦于高成長終端用戶設備市場,例如電視/衛星機頂盒、可攜式 DVD 播放器、數據通訊設備、ADSL 調制解調器、電源供應器、醫療裝置 (非維生裝置/系統)、個人計算機與筆記本電腦、平面顯示器、數字相機、手機、AC-DC 與 DC-DC 轉換器、無線 802.11 LAN 存取點、無刷直流馬達風扇、序列連接及汽車應用。Double Data Rate (DDR) 同步動態隨機存取內存是用于計算機的內存等級。 Diodes 可為高可用性通訊與網絡設備(包括服務器、RAID 儲存裝置、工作站與刪除重復數據設備)以及醫療裝置與其他嵌入式系統的 DDR3、DDR2 和 DDR1 SRAM 提供頻率及切換組件。
項目 |
符號 |
規格說明 |
條件 |
輸出頻率范圍 |
f0 |
1~32MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
電源電壓 |
VCC |
2.97~3.63V |
請聯系我們以了解更多相關信息 |
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://m.edgebanding.cn |
H: -40℃ to +105℃ |
|||
J: -40℃ to +125℃ |
|||
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
VIL |
20 % VCC Max. |
||
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
百利通亞陶臺產進口OCS晶振型號列表:
Series型號 | Frequency 頻率 | Frequency Stability頻率穩定度 | Operating Temperature 工作溫度 | Package / Case包裝/封裝 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
SaRonix-eCera™ FR | 27MHz | ±25ppm | -20°C ~ 70°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
SaRonix-eCera™ FR | 16.384MHz | ±25ppm | -20°C ~ 70°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
SaRonix-eCera™ FR | 25MHz | ±25ppm | -20°C ~ 70°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
SaRonix-eCera™ KX | 32.768kHz | ±25ppm | -20°C ~ 70°C | 4-SMD, No Lead | 0.079" L x 0.063" W (2.00mm x 1.60mm) | 0.033" (0.85mm) |
SaRonix-eCera™ KX | 32.768kHz | ±25ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.079" L x 0.063" W (2.00mm x 1.60mm) | 0.033" (0.85mm) |
SaRonix-eCera™ KX | 32.768kHz | ±20ppm | -20°C ~ 70°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
SaRonix-eCera™ KX | 32.768kHz | ±25ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
SaRonix-eCera™ KJ | 32.768kHz | ±25ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
SaRonix-eCera™ KJ | 32.768kHz | ±25ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
FRSTB1027 | Diodes Incorporated | SaRonix-eCera™ FR | 27MHz | ±25ppm | -20°C ~ 70°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
FRTELE016 | Diodes Incorporated | SaRonix-eCera™ FR | 16.384MHz | ±25ppm | -20°C ~ 70°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
FRETHE025 | Diodes Incorporated | SaRonix-eCera™ FR | 25MHz | ±25ppm | -20°C ~ 70°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
KJ3270008 | Diodes Incorporated | SaRonix-eCera™ KJ | 32.768kHz | ±25ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
KJ3270008 | Diodes Incorporated | SaRonix-eCera™ KJ | 32.768kHz | ±25ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
機械振動的影響:當表面貼片型石英晶體振蕩器產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。百利通亞陶晶振,有源晶振,FR晶振,FRSTB1027晶振
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于7050貼片晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存石英振蕩器時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度: 溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
