有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：0.67MHZ~170MHZ

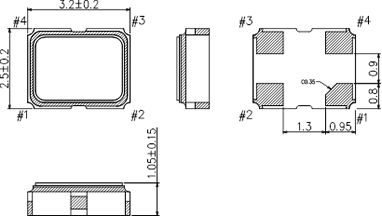

尺寸：3.2x2.5mm

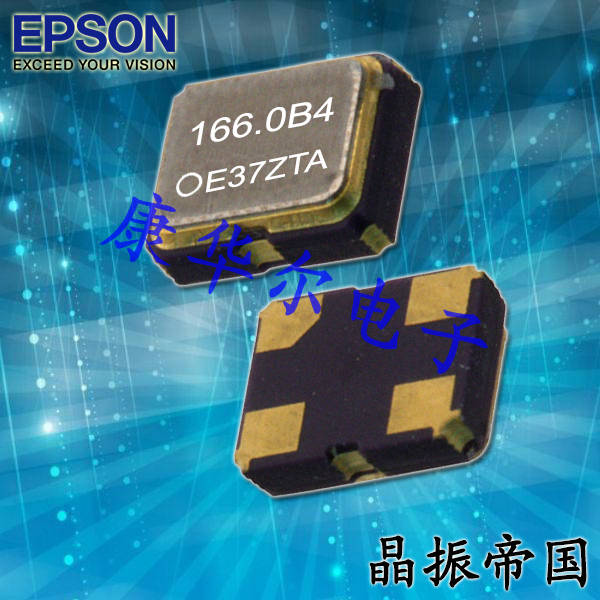

愛普生晶振,SG-8018CE晶振,石英晶體振蕩器
EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是全球數一數二的晶振制造商,是數碼映像領域的全球領先企業.全稱為愛普生拓優科夢（Epson Toyocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出體積更小,更高性能或全新功能的電子元器件.愛普生晶振在32.768KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶體元器件已以23%的市場占有率位于業界第一.主要產品系列:無源晶振,有源晶振,可編程晶振,SMD crystal,DIP crystal,石英晶體振蕩器,溫補晶振,壓控石英水晶振蕩子,VC-TCXO等等.獨創QMEMS技術,生產出更小更高性能和全新功能的晶振產品.全球晶振產品市場占有率最大.可編程晶振能適應各種客戶的獨特需求.由于其制造工藝處于世界頂尖水平,價格也是相對于其他平牌要高.被廣泛的應用于各類計量儀表,醫療電子設備,汽車電子和各類高端消費類電子產品.
2010年晶振全球廠家排名中,在占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還達不到愛普生本身的要求.他們要求的是在元器件占領NO1.因此除了KHZ，MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHZ為止高頻的表面聲波（SAW）元器件.
愛普生晶振,SG-8018CE晶振,石英晶體振蕩器
愛普生KHZ產品分有貼片SMD和圓柱DIP。
KHZ中愛普生是以32.768KHZ最為出名的。32.768K晶振是一款數字電路板都要使用到的重要部件，有人比喻為電路板的心跳發生器，也就是說心如果停止了跳動，那么電路板也將無法進行穩定的工作了。32.768K中愛普生C-002RX是一款受歡迎的圓柱音叉晶振，體積只有2*6mm。與日本KDS的DT-26同體積同參數。
因此說道的四款型號晶振都是可以相互替換使用的。只是有客戶比較鐘愛某個品牌，或者是上級有要求一定要用什么品牌的。C-002RX具有的優點有
1，超小型、薄型、質地輕的音叉圓柱晶振，使焊接更為方便簡單
2，具備優良的耐熱性、耐環境特性
3，金屬外殼的使用使得產品在封裝時能發揮比陶瓷外殼更好的耐沖擊性。
愛普生除此C-002RX晶振，C-001也是工藝中比較常用到的音叉晶振，體積大概只有3*8mm。只是2*6體積稍微小一點，比較受廣發消費者的愛戴。同此相比，當然也有比2*6更小的體積了，例如體積只有5*1.5mm的C-004R圓柱晶振，4.5*1.2mm的C-005R圓柱晶振。價格相對來說都是比較貴的。因為體積小就意味著占用空間小。
KHZ貼片系列，愛普生在這一系列上做的可是相當?shù)淖吭?，?/span>貼片晶振最小體積做到了2.05*1.25*0.35mm。在這之前最小的體積基本上就是3.2*1.5mm。愛普生的不斷突破使其在市場上占有絕對的優勢。只是這款貼片晶振價格是相當?shù)陌嘿F。因為里面晶片磨的越小，就代表工藝越復雜。
該貼片晶振具有的優點
2, 輕薄型與小型化為高端產品帶來了更大的方便
3，可發揮優良的電氣特性
4，金屬外殼的使用使得產品在封裝時能發揮比陶瓷外殼更好的耐沖擊性。
| 項目 | 符號 | 規格說明 | 條件 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電源電壓 | VCC | 1.80 V Typ. | 2.50 V Typ. | 3.30 V Typ. | ||||||||||||
| 1.62 to 1.98V | 1.98 to 2.20V | 2.20 to 2.80V | 2.70 to 3.63 V | |||||||||||||
| 輸出頻率范圍 | f0 | 0.67 MHz to 170 MHz | ||||||||||||||
| 儲存溫度 | T_stg | -40°C to +125°C | 裸存 | |||||||||||||
| 工作溫度 | T_use | H: -40°C to +105°C | ||||||||||||||
| 頻率穩定度 *1 | f_tol | J: ±50 × 10-6 | T_use= -40°C to +105°C | |||||||||||||
| 功耗 | ICC | 3.2mA Max. | 3.3mA Max. | 3.4mA Max. | 3.5mA Max. | T_use=+105°C |
無負載條件 f0 = 20 MHz |
|||||||||
| 2.7mA Typ. | 2.9mA Typ. | 3.0mA Typ. | T_use=+25°C | |||||||||||||
| 5.5mA Max. | 5.8mA Max. | 6.7mA Max. | 8.1mA Max. | T_use=+105°C |
無負載條件 f0 = 170 MHz |
|||||||||||
| 4.7mA Typ. | 5.7mA Typ. | 6.8mA Typ. | T_use=+25°C | |||||||||||||
| 輸出禁用電流 | I_dis | 3.2mA Max. | 3.2mA Max. | 3.3mA Max. | 3.5mA Max. | OE=GND , f0 = 170 MHz | ||||||||||
| 待機電流 | I_std | 0.9μA Max. | 1.0μA Max. | 1.5μA Max. | 2.5μA Max. | T_use=+105°C | ST = GND | |||||||||
| 0.3μA Typ. | 0.4μA Typ. | 0.5μA Typ. | 1.1μA Typ. | T_use= +25°C | ||||||||||||
| 占空比 | SYM | 45% to 55% | 50% VCC 級 | |||||||||||||
|
輸出電壓 (DC特性) |
VOH | 90% VCC Min. | [mA] | |||||||||||||
| tr / tf | VCC | A | B | C | D | |||||||||||
|
默認 (f0>40MHz) 快速 |
IOH | -2.5 | -3.5 | -4.0 | -5.0 | |||||||||||
| IOL | 2.5 | 3.5 | 4.0 | 5.0 | ||||||||||||
|
默認 (f0≦40MHz) |
IOH | -1.5 | -2.0 | -2.5 | -3.0 | |||||||||||
| VOL | 10% VCC Max. | IOL | 1.5 | 2.0 | 2.5 | 3.0 | ||||||||||
| 緩慢 | IOH | -1.0 | -1.5 | -2.0 | -2.5 | |||||||||||
| IOL | 1.0 | 1.5 | 2.0 | 2.5 | ||||||||||||
|
A: 1.62 to 1.98 V , B: 1.98 to 2.20 V C: 2.20 to 2.80 V , D: 2.70 to 3.63 V |
||||||||||||||||
|
輸出負載條件 (CMOS) |
L_CMOS | 15pF Max. | ||||||||||||||
| 輸入電壓 | VIH | 70% VCC Min. | OE or ST | |||||||||||||
| VIL | 30% VCC Max. | |||||||||||||||
| 上升/下降時間 | 默認 | tr / tf | 3.0 ns Max. | f0 > 40MHz |
20% VCC to 80% VCC級 L_CMOS=15pF |
|||||||||||
| 6.0 ns Max. | f0 ≦ 40MHz | |||||||||||||||
| 快速 | 3.0 ns Max. | f0=0.67to170MHz | ||||||||||||||
| 緩慢 | 10.0 ns Max. | f0=0.67to20MHz | ||||||||||||||
| 禁用時間 | t_stp | 1 μs Max. | 從OE和ST 引腳越過30%的VCC時測量 | |||||||||||||
| 啟用時間 | t_sta | 1 μs Max. | 從OE引腳越過70%的VCC時測量 | |||||||||||||
| 恢復時間 | t_res | 3 ms Max. | 從ST引腳跨越70%VCC時測量 | |||||||||||||
| 振蕩器啟動時間 | t_str | 3 ms Max. | 從VCC達到其額定的最小值，1.62 V隨時間測量 | |||||||||||||
| 頻率老化 | f_aging | 這包含在頻率容差規范 | +25°C, 10年 | |||||||||||||
