鴻星晶振有限公司于1979年成立，產品由專業石英晶振，貼片晶振，電阻器、電容器制造廠，公元1991年于臺灣投入石英晶振的研發制造、1991年開始在中國大陸拓展生產基地，至今擁有四處生產基地、九處營銷及FAE據點及十個營銷代表處。

鴻星晶振已經成為全球從事石英晶振頻率控制組件的重要制造商之一，致力于插件晶振(DIP)與(SMD)貼片晶振，有源晶振,壓控振蕩器系列產品之研發、設計、生產與營銷。

鴻星晶振致力于提供客戶最優異的質量、服務及價值，專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進。

我們用完整的晶振產品全心全意的為客戶工作，因此我們鴻星晶振投資建立一個有能力的團隊和基礎設施，為我們所做的每一個產品。公司建立平臺有機的學習鼓勵跨職能團隊的工作保持更好的環境和溫補晶振,石英晶體振蕩器技術改進。石英晶振,3225晶體諧振器,E3SB晶振,HCX-3SB晶振

鴻星晶振,石英晶振,E3SB晶振,HCX-3SB晶振，高精度晶片的拋光技術：是目前晶片研磨技術中表面處理技術的最高技術，最終使晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶體元器件的等效電阻等更接近理論值，使石英晶體元器件可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態

小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良。,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.貼片晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求。石英晶振,3225晶體諧振器,E3SB晶振,HCX-3SB晶振

使用每種產品時，請在產品規格說明或產品目錄規定使用條件下使用。

石英晶體產品的設計和生產滿足它的規格書。通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品.但是為了產品的品質和可靠性，必須在適當?shù)臈l件下存儲，安 裝，運輸。請注意以下的注意事項并在最佳的條件下使用產品，我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任。

機械振動的影響

當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管SMD晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。

7-2:PCB設計指導

(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。

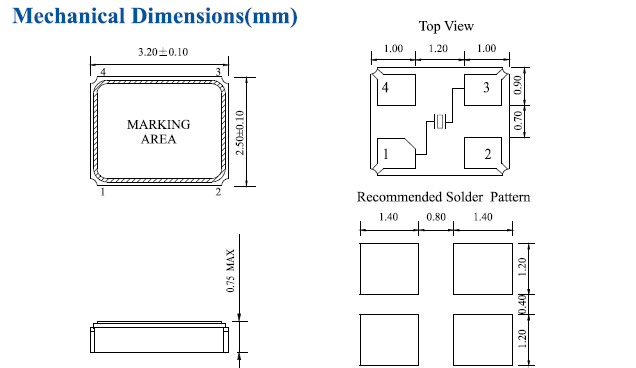

(2) 在設計時請參考相應的推薦封裝。

(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶體諧振器產品，并在開封后盡可能進行安裝，以免長期儲藏。

正常溫度和濕度：

溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。

(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。石英晶振,3225晶體諧振器,E3SB晶振,HCX-3SB晶振
