頻率:20-64MHZ

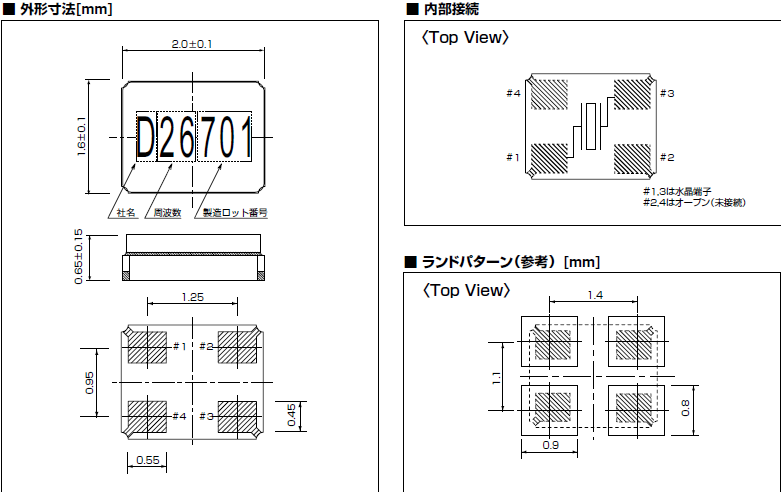

尺寸:2.0*1.6mm
KDS晶振,貼片晶振,DSX211G晶振,1ZZCAA32000BB0F晶振,2016mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
石英晶振高精度晶片的拋光技術:貼片石英晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值。從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。
KDS晶振規格 |
單位 |
晶振頻率范圍 |
石英晶振基本條件 |
標準頻率 |
f_nom |
20-64MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作溫度 |
T_use |
-40°C ~ +85°C |
標準溫度 |
激勵功率 |
DL |
200μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±20 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
8pF ,10PF,12PF,20PF |
不同負載電容要求,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
KDS貼片晶振產品列表:
(1)線路連接的電阻(R)與晶體串聯
(2)從起點到振蕩的停止點調整R的值。
(3)振蕩期間測量R的值。
(4)你將能夠獲得負電阻的值,|·R|= R +的Rr,和RR =晶振的阻力。
附:所連接的電路的雜散電容,可能會影響測定值。
如果貼片晶振的參數是正常的,薄型表面貼片晶振但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話,我們有三種方法來改善這樣的情況:
降低外部電容(Cd和CG)的值,并采用其他石英晶振具有較低負載電容(CL)。
采用具有較低電阻(RR)的晶振。
使用光盤和CG的不等價的設計。我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。
當有信號輸出從XOUT但不辛,2016貼片晶振其表示后面的功耗的情況下 - 電極后端電路是極其巨大的。我們可以添加一個緩沖電路的輸出和它的后電極之間,以驅動后端電路。
但1-5的方法上面提到的,你也可以按照步驟1-4-4的三種方法。如有不明白請聯系我公司晶振的應用工程師和IC制造商尋求進一步的幫助,如果你的問題不能得到解決。系統無法運行,因為石英晶體沒有足夠的輸出波形振幅。
