頻率:0.625MHz~156.250MHz

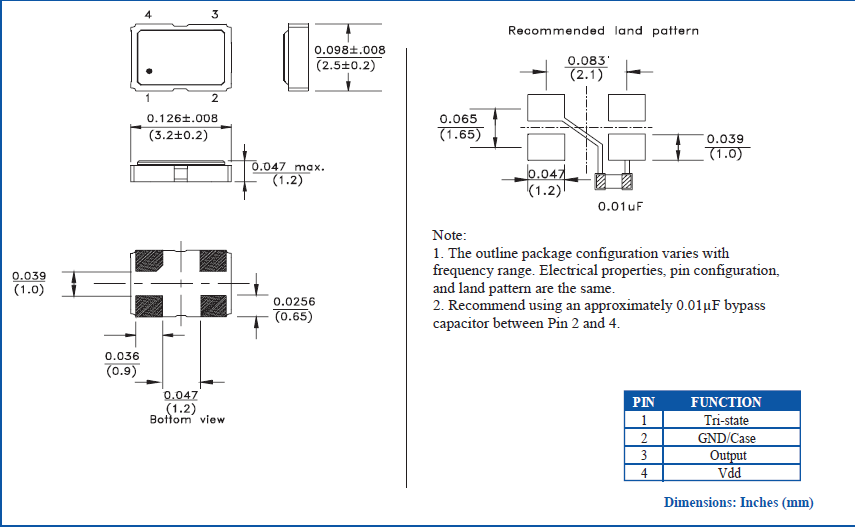

尺寸:3.2*2.5*1.2mm
小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
Abracon晶振,有源貼片晶振,ASE2高質量振蕩器.3225mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.
石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.
Abracon的Pierce分析儀系統(PAS)由我們的工程師設計,Abracon進口晶振可幫助您為行業領先的設計做出正確的選擇. PAS測試驗證了電路中的石英晶體性能,同時測量晶體,晶體振蕩器和印刷電路板寄生效應.測試系統中所有變量的帳戶,并使晶體參數與MCU或RF芯片組中的電路板和振蕩器實現理想的匹配.這對于使用下一代需要最佳gm因子的節能技術尤其重要.

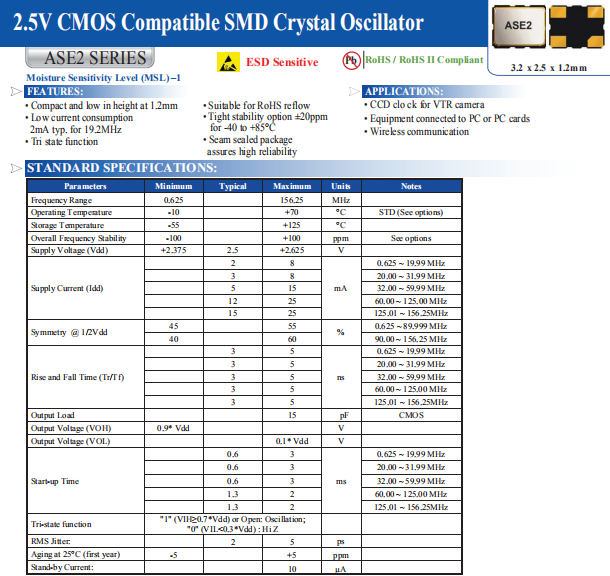

Abracon晶振 |
ASE2晶振 |
輸出類型 |
CMOS |
輸出負載 |
15pF |
振蕩模式 |
基本/第三泛音 |
電源電壓 |
+1.8V~+3.3V |
頻率范圍 |
32.768KHZ |
頻率穩定度 |
±100ppm |
工作溫度 |
0℃~+70℃ |
保存溫度 |
-55℃~+125℃ |
電壓卷(最大值)/ VOH(最小值) |
0.1 VDD / 0.9 VDD |
啟動時間 |
5 ms Max |
相位抖動(12兆赫~20兆赫) |
1個PS最大 |
老化率 |
±3 ppm /年最大 |
機械振動的影響
當低功耗晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
PCB設計指導
(1)理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上.如果您安裝在同一個PCB板上,好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
(2)在設計時請參考相應的推薦封裝.
(3)在使用焊料助焊劑時,按JIS標準(JISC60068-2-20/IEC60,068-2-20).來使用.
(4)請按JIS標準(JISZ3282,Pb含量1000ppm,0.1wt%或更少)來使用無鉛焊料.
熱影響
重復的溫度巨大變化可能會降低受損害的高精度石英晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞32.768K晶振產品特性并影響這些進口石英晶體振蕩器.請設置安裝條件以盡可能將沖擊降至低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保晶振未撞擊機器或其他電路板等.
激勵功率
在晶體單元上施加過多驅動力,會導致進口低功耗晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募罟β?請參閱“激勵功率”章節內容).
