貼片晶振,國產晶振,KH-5032晶振

頻率：8M~100MHZ

尺寸：5.0x3.2mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

訂購熱線：86-0755-27838351

康華爾公司主要客戶群有國內多家智能品牌手機，衛星導航GPS，電腦周邊等數碼產品。工廠年產貼片晶振、陶瓷晶振、陶瓷濾波器,聲表面濾波器系列產品、上億PCS、60％出口。公司同時從日本、韓國、美國、引進現代化生產設備、機器人檢測設備、代替人工％60，全系列電腦全自動化檢測設備，生產全過程在淨化環境下完成；同時公司擁有占員工總數10％的工程技術人員，在于2006年成立研發中心；并用于自己品牌（KON），公司在2001年通過ISO9002認証并注冊。部分產品已注冊國家專利，建立了高效完善的質保體系。我們的質量方針是，以百分之百對客戶負責的態度，不斷提高顧客滿意度。并代理國際一系列進口晶振品牌：日本NDK晶振、京瓷晶振、臺灣TXC晶振、鴻星晶振、瑞士微晶晶振、美國CTS晶振、IDT晶振等.
在多年來的發展，公司已擁有一優，秀的團隊，建立了健全的供應系統與服務體系，具備較強的專業生產和配套供應及應變能力。目前公司業務范圍遍及國內十多個省市,與國內多家知名企業建立了良好的合作關系?？等A爾電子專業生產銷售,石英晶振,表晶32.768KHZ,陶瓷晶振,貼片晶振,有源晶振,VC-TCXO壓控晶體,恒溫晶振,溫補晶振系列,陶瓷諧振器SMD陶瓷濾波器,聲表面諧振器,DIP濾波器,SMD聲表面濾波器系列。產品廣泛應用于鐘表、通訊設備、電腦、音響、儀器儀表、家用電器、衛星導航系統、及各種頻率控制設備。本公司和世界多個著名石英晶體元器件廠商有著長期的合作關系，公司于2005年在江西省贛州地區自購?fù)恋?00畝地新建現代化廠房，并成功用于自己的工業園。更名為江西康華：年產石英晶振、陶瓷晶振、濾波器系列產品、上億PCS、60％出口。

貼片晶振,國產晶振,KH-5032晶振,5032封裝石英貼片晶振分為四個焊接腳和兩個焊接腳,兩個焊接腳的陶瓷面封裝晶振歸類于我們前面介紹晶振的文章中所說過的壓電石英晶體諧振器.5032晶振在不同環境下的多功能產品中具有高可靠性特點,不含鉛汞符合歐盟要求的環保要求.5032貼片晶振相較于插件晶振能夠應用于高速自動貼片機焊接,5032封裝石英表貼式晶體諧振器小型設計,是筆記本、數碼相機、智能手機、USB接口等智能設備優先選用的貼片晶振型號.

石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

晶振規格	單位	KH-5032晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	8MHZ~100MHZ	標準頻率
儲存溫度	T_stg	-30°C ～ +85°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.edgebanding.cn/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF,20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

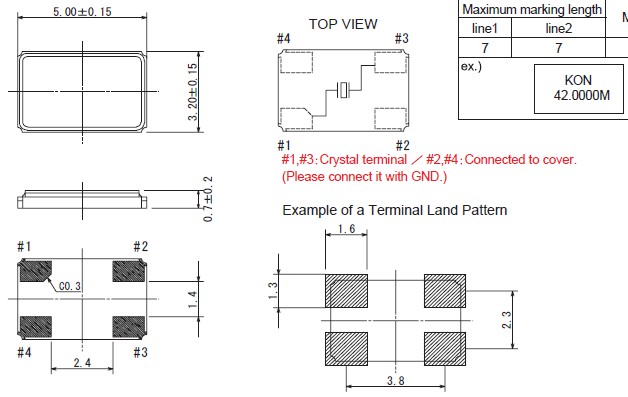

5032晶體

晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.

1:機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.貼片晶振,國產晶振,KH-5032晶振

2:PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
