頻率:24.000MHz~80.000MHz

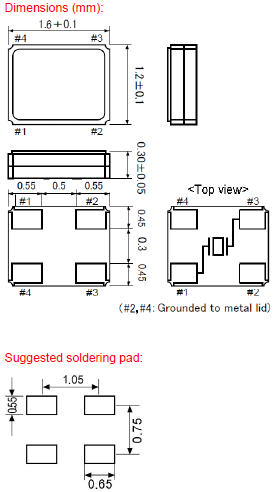

尺寸:1.6*1.2*0.3mm
貼片石英晶體諧振器,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
GEYER晶振,小型SMD晶振,KX-4進口晶振.小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.
GEYER晶振成立于1964年,總部位于慕尼黑.幾十年來,GEYER無源晶振一直是頻率產品,石英晶體諧振器,振蕩器和陶瓷諧振器的領先制造商之一.另外,我們還生產品牌電池,蓄電池(可充電電池)和負載技術.最高的質量,創造力和安全性是我們創新解決方案的特點.
石英晶振曲率半徑加工技術:石英進口晶振晶片在球筒倒邊加工時應用到的加工技術,主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法.如:1、是指球面加工曲率半徑的工藝設計(a、球面的余弦磨量;b、球面的均勻磨量;c、球面加工曲率半徑的配合)2、在加工時球面測量標準的設計原則(曲率半徑公式的計算)

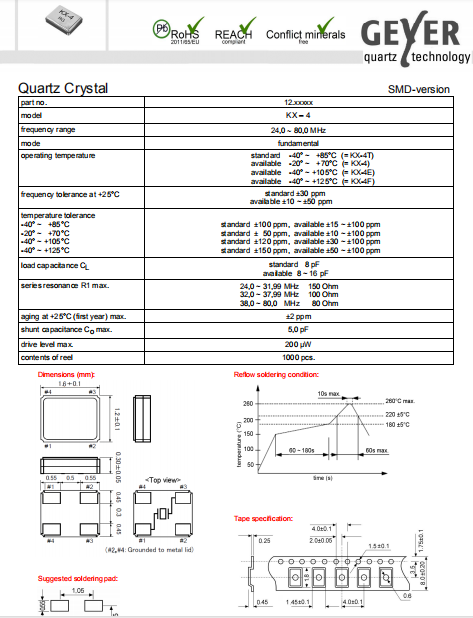

GEYER晶振 |
單位 |
KX-4晶振 |
石英晶振基本條件 |
標準頻率 |
f_nom |
24.000MHz~80.000MHz |
標準頻率 |
儲存溫度 |
T_stg |
-40°C ~+125°C |
裸存 |
工作溫度 |
T_use |
-20℃~+70℃ -40℃~+85℃ -40℃~+105℃ -40℃~+125℃ |
標準溫度 |
激勵功率 |
DL |
1.0μW Max. |
推薦:10μW |
頻率公差 |
f_— l |
±30ppm |
+25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://m.edgebanding.cn/
|
頻率溫度特征 |
f_tem |
30 × 10-6,±50 × 10-6 |
超出標準的規格請聯系我們. |
負載電容 |
CL |
8pF~16pF |
不同負載要求,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
頻率老化 |
f_age |
±3× 10-6/year Max. |
+25°C,第一年 |
鹵化合物
請勿在鹵素氣體環境下使用高精密貼片晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
PCB設計指導
(1)理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
(2)在設計時請參考相應的推薦封裝.
(3)在使用焊料助焊劑時,按JIS標準(JISC60068-2-20/IEC60,068-2-20).來使用.
(4)請按JIS標準(JISZ3282,Pb含量1000ppm,0.1wt%或更少)來使用無鉛焊料.
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英1612晶振未撞擊機器或其他電路板等.
粘合劑
請勿使用可能導致貼片晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)
普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
