QANTEK晶振,貼片石英晶振,QC20壓電石英晶體

頻率:20.000MHz~52.000MHz

尺寸:2.0*1.6*0.5mm

2016mm體積的進口貼片晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振進口晶體,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.
訂購熱線:86-0755-27838351
QQ咨詢 點擊這里給我發消息 QANTEK晶振,貼片石英晶振,QC20壓電石英晶體

1

QANTEK晶振,貼片石英晶振,QC20壓電石英晶體.小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

QANTEK為每位客戶分配一位作為主要聯系人的客戶經理,負責開發QANTEK資源的業務關系以滿足每位客戶的需求.通過此系統,QANTEK可以保持強大的客戶關系,而響應式服務和支持最重要.QANTEK希望成為您首選的頻率管理SMD無源晶振產品供應商.

貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使高性能石英晶體晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

2

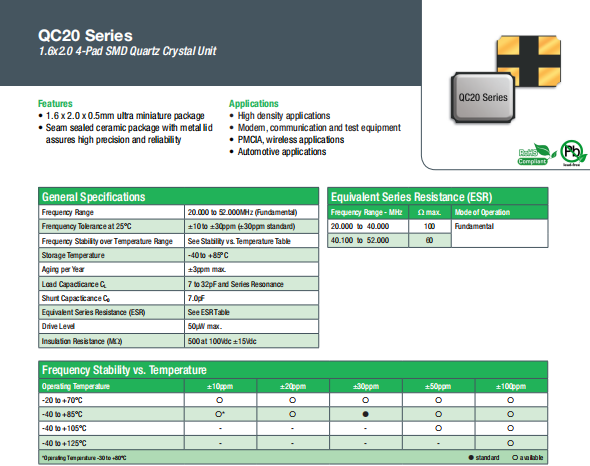

QANTEK晶振

單位

QC20晶振

石英晶振基本條件

標準頻率

f_nom

20.000MHz~52.000MHz

標準頻率

儲存溫度

T_stg

-40℃~+85

裸存

工作溫度

T_use

-20℃~+70℃

-40℃~+85℃

-40℃~+105℃

-40℃~+125℃

標準溫度

激勵功率

DL

1.0μW Max.

推薦:10μW

頻率公差

f_— l

±10ppm~±30ppm

+25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://m.edgebanding.cn/

頻率溫度特征

f_tem

30 × 10-6,±50 × 10-6

超出標準的規格請聯系我們.

負載電容

CL

7pF~32pF

不同負載要求,請聯系我們.

串聯電阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

頻率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

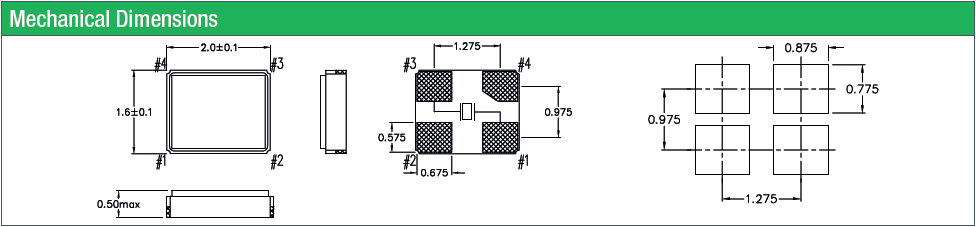

QC20 2016

4

PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2)在設計時請參考相應的推薦封裝.

(3)在使用焊料助焊劑時,按JIS標準(JISC60068-2-20/IEC60,068-2-20).來使用.

(4)請按JIS標準(JISZ3282,Pb含量1000ppm,0.1wt%或更少)來使用無鉛焊料.

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破高精度石英晶振產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器.如需在+150°C以上焊接晶體產品,建議使用SMD晶體.在下列回流條件下,對晶體產品甚至2016晶振使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

QC20

5
